Jak warunki procesu technologicznego wpływają na budowę rozdzielnicy sterowniczej w automatyce przemysłowej

W zakładzie przemysłowym szafa zasilająco-sterująca nie jest elementem uniwersalnym. Jej ostateczna budowa wynika bezpośrednio z wymagań konkretnego procesu technologicznego, a nie z katalogu gotowych produktów. Inżynier rozpoczyna pracę od szczegółowej analizy przebiegu produkcji lub funkcjonowania instalacji przesyłowej. Dopiero zgromadzenie pełnych wytycznych pozwala określić ramy sprzętowe. Profesjonalne podejście, obejmujące projektowanie, prefabrykcję rozdzielnic, wymaga precyzyjnego przełożenia oczekiwań technologów na konkretne rozwiązania elektrotechniczne. Takie metodyczne działanie zabezpiecza proces przed nieplanowanymi przestojami. Konstrukcja ściśle dopasowana do specyfiki zakładu zapewnia stabilną pracę maszyn nawet w ekstremalnie trudnych warunkach otoczenia.

Wpływ parametrów procesu na budowę szafy

Rozpoczęcie prac inżynieryjnych opiera się na skrupulatnym zebraniu danych wejściowych. Wytyczne technologiczne określają moce znamionowe odbiorników oraz przewidywane cykle pracy urządzeń. Na podstawie tych informacji dobiera się aparaturę o właściwej obciążalności prądowej i odpowiedniej wytrzymałości zwarciowej. Parametry te decydują o gabarytach wyłączników czy styczników, co bezpośrednio przekłada się na ostateczne wymiary samej szafy. Ciągły lub przerywany charakter pracy napędów wpływa na wybór komponentów pod kątem ich mechanicznej oraz elektrycznej trwałości łączeniowej.

Znaczący wpływ na budowę układu wywiera również bezpośrednie otoczenie instalacji. Środowisko pracy narzuca konieczność zastosowania odpowiedniego stopnia ochrony IP oraz uwzględnienia zjawiska deratingu aparatury. W przemyśle ciężkim szafy często funkcjonują w miejscach zapylonych, gdzie temperatura waha się od minus pięciu do plus czterdziestu stopni Celsjusza. Utrzymanie optymalnych warunków dla czułej elektroniki wymaga zamontowania układów wentylacji lub zaawansowanej klimatyzacji. Stosuje się także higrostaty uruchamiające grzałki, co zapobiega szkodliwej kondensacji pary wodnej. Zaprojektowana przestrzeń zachowuje przy tym zawsze pewną rezerwę miejsca na przyszłą rozbudowę.

Prawidłowo zdefiniowane założenia determinują fizyczny układ wszystkich elementów wewnątrz obudowy. Obwody zasilające o dużej mocy prowadzone są w odrębnych korytkach kablowych. Oddzielenie torów wysokoprądowych zapobiega przenoszeniu niebezpiecznych przepięć na wrażliwą aparaturę kontrolną. Organizacja przestrzeni rygorystycznie uwzględnia strefy kompatybilności elektromagnetycznej EMC. Falowniki i urządzenia generujące silne zakłócenia zostają w ten sposób fizycznie odseparowane od sterowników oraz układów zbierających słabe sygnały analogowe.

Integracja z automatyką nadrzędną i weryfikacja warsztatowa

Nowoczesne linie produkcyjne opierają się na ciągłej i bardzo szybkiej wymianie ogromnych ilości danych. Integracja ze sterownikami PLC oraz systemami SCADA wymusza bezwzględne przestrzeganie zasad separacji sygnałów cyfrowych. Przesyłanie informacji z wykorzystaniem protokołów przemysłowych, takich jak Profinet czy Modbus TCP/IP, wymaga układania specjalnych przewodów ekranowanych. Kable komunikacyjne krzyżuje się z torami zasilającymi wyłącznie pod kątem prostym, co skutecznie ogranicza indukowanie się zakłóceń elektromagnetycznych. Izolacja galwaniczna modułów wejść i wyjść tworzy barierę ochronną, która zabezpiecza rdzeń systemu sterowania przed usterkami.

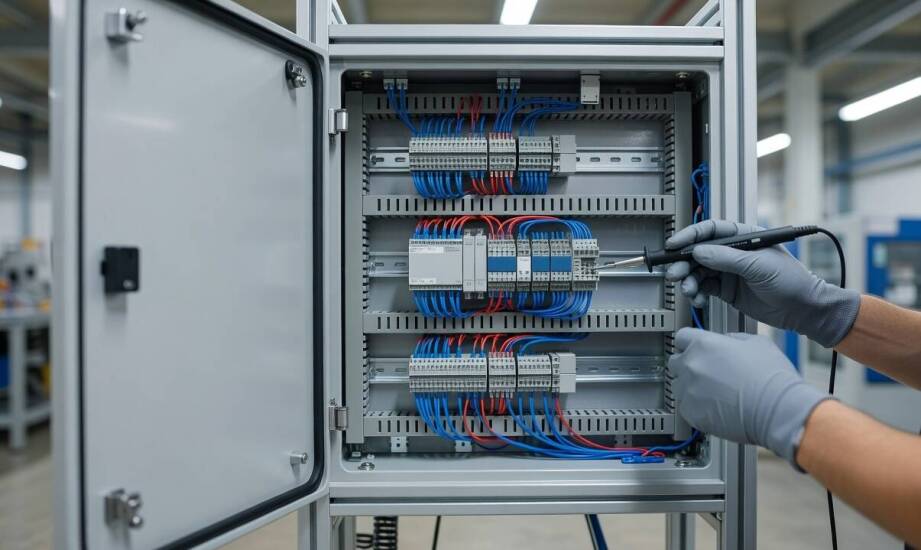

Fizyczne zmontowanie układu stanowi praktyczny sprawdzian wszystkich przyjętych założeń inżynieryjnych. W dobrze zorganizowanym warsztacie montuje się elementy na płytach i wykonuje rygorystyczne okablowanie zgodne ze schematami elektrycznymi. Weryfikacja zmontowanej konstrukcji obejmuje badanie ciągłości przewodów ochronnych oraz pomiary rezystancji izolacji głównych torów prądowych. Po pomyślnym zakończeniu testów statycznych, specjaliści przeprowadzają próby funkcjonalne symulujące rzeczywistą pracę instalacji. Integrator systemów, jakim jest Zakład Przemysłowych Systemów Automatyki, realizuje te wieloetapowe procedury badawcze przed wysłaniem układów do inwestorów z sektora energetyki i motoryzacji.

Każdy w pełni przetestowany układ opuszcza warsztat z kompletną dokumentacją powykonawczą. Zawiera ona dokładne protokoły pomiarowe, instrukcje obsługi oraz certyfikaty wykorzystanych komponentów. Zgodność z normą PN-EN 61439 stanowi formalne i techniczne potwierdzenie bezpieczeństwa aparatury rozdzielczej. Wyposażony w komplet dokumentów układ trafia do zakładu, gdzie następuje jego fizyczne podłączenie do infrastruktury obiektowej.

Rzeczywista wartość precyzyjnie przygotowanego systemu uwidacznia się w krytycznych momentach eksploatacji oraz podczas prac modernizacyjnych. Staranna organizacja przestrzeni wewnętrznej i logiczna separacja obwodów zdecydowanie skracają czas potrzebny na postawienie diagnozy. Łatwy dostęp do kluczowych terminali przyłączeniowych znacznie usprawnia regularne przeglądy serwisowe. Modułowa budowa szafy umożliwia elastyczną modyfikację algorytmów sterowania, gdy diametralnie zmienia się obciążenie węzła produkcyjnego. Poprawne odwzorowanie procesu technologicznego w układzie elektrycznym chroni inwestora przed awariami i realnie obniża długoterminowe koszty utrzymania ruchu.
