Skąd biorą się drgania w maszynach wirujących i jak czytać ich widmo

W hali produkcyjnej dużej kopalni niepozorna zmiana w poziomie drgań silnika napędzającego wentylator główny przeszła niezauważona podczas rutynowego obchodu. Operatorzy uznali delikatny szum za naturalny efekt wieloletniej eksploatacji sprzętu w trudnym środowisku. Dwa tygodnie później wirnik uległ gwałtownej awarii, powodując kilkugodzinny przestój całej sekcji wydobywczej oraz ogromne straty finansowe. Tego typu sytuacje brutalnie weryfikują skuteczność zakładowych procedur i pokazują, że urządzenia wysyłają sygnały ostrzegawcze na długo przed całkowitym zniszczeniem mechanizmów. Zrozumienie tych subtelnych wibracji pozwala zapobiec nieplanowanym przerwom technologicznym. Opanowanie sztuki odczytywania wykresów częstotliwościowych stanowi absolutny fundament nowoczesnego nadzoru nad sprzętem we wszystkich zakładach przemysłowych.

Przyczyny i fizyczne źródła wibracji układów napędowych

Każde urządzenie pozostające w ruchu obrotowym generuje specyficzny poziom wibracji, który wynika z budowy oraz fizyki pracy samego mechanizmu. Zdecydowanie najczęstszym winowajcą podwyższonych odczytów okazuje się niewyważenie obracającego się wirnika. Mechanizm ten wytwarza niszczącą siłę odśrodkową, której amplituda rośnie wprost proporcjonalnie do kwadratu prędkości obrotowej całego układu. W zapisie z analizatora zjawisko to zostawia bardzo charakterystyczny, dominujący pik dokładnie na pierwszej częstotliwości obrotowej.

Niewspółosiowość wałów sprzężonych to kolejny powszechny powód powstawania szkodliwych drgań. Taka wada montażowa natychmiast wprowadza niepożądane siły osiowe oraz promieniowe obciążające podzespoły. W profesjonalnych odczytach ujawnia się ona zazwyczaj jako wyraźne podbicie drugiej harmonicznej, któremu bardzo często towarzyszy podwyższony poziom wychyleń w kierunku osiowym. Oprócz tego na wykresie mogą pojawić się nieregularne uderzenia i całe pasma wyższych harmonicznych. Odpowiadają za nie przede wszystkim luzy mechaniczne w obrębie fundamentów, zużyte śruby mocujące lub degradacja samej obudowy sprzętu.

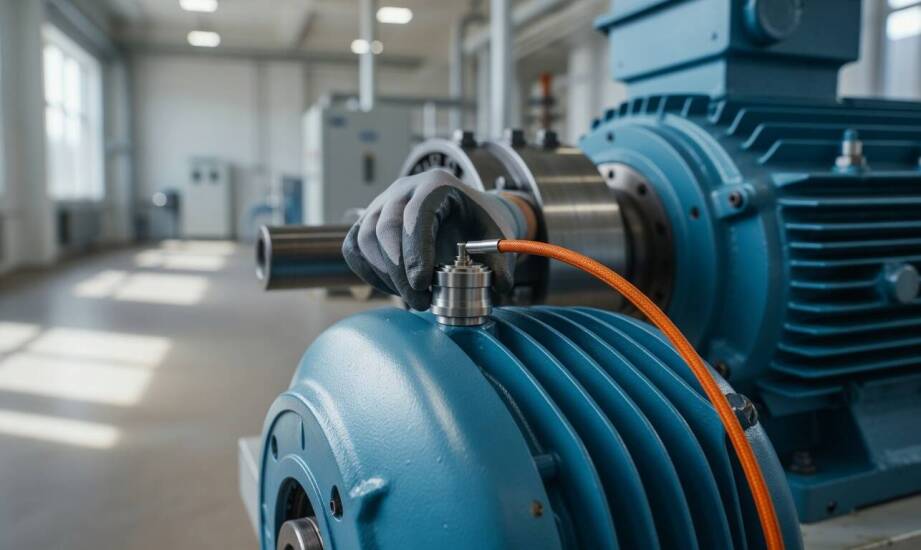

Ta sama wartość liczbowa zarejestrowana przez czujnik piezoelektryczny oznacza zupełnie coś innego w różnych częściach linii produkcyjnej. W potężnym silniku elektrycznym dominuje wpływ wewnętrznych sił elektromagnetycznych, natomiast pompa odśrodkowa dokłada do bilansu silne zaburzenia hydrauliczne zależne od lepkości medium. W wentylatorze osiowym diagności muszą uwzględniać przede wszystkim efekty aerodynamiczne generowane przez łopatki. Praca przekładni zębatej wiąże się z kolei ze specyficznymi uderzeniami współpracujących zębów. Znane w branży normy ISO dają pewne ogólne wytyczne bezpieczeństwa, jednak tolerancje zawsze zależą od charakterystyki dynamicznej konkretnego modelu.

Interpretacja widma a zmienne warunki pracy sprzętu

Zarejestrowany obraz wibracji rzadko pozostaje zjawiskiem statycznym, ponieważ fizyczne warunki funkcjonowania zakładu płynnie się zmieniają. Aktualne obciążenie maszyny modyfikuje układ sił przenoszonych przez bieżnie łożyskowe i decyduje o całkowitym poziomie hałasu emitowanego przez przekładnię. Nawet drobna zmiana zadanej prędkości obrotowej potrafi całkowicie przesunąć piki na osi częstotliwości. Działanie to nierzadko wybudza rezonans całej konstrukcji, który przy standardowych obrotach pozostawał zupełnie niewidoczny dla personelu. Sztywność ramy fundamentowej oraz sposób osadzenia układu na amortyzatorach silnie ingerują w proces rozchodzenia się energii mechanicznej.

Ogromna zmienność parametrów zewnętrznych utrudnia mechaniczne porównywanie wyników z uniwersalnymi tabelami. Precyzyjne rozszyfrowanie wykresu wymaga skupienia się na specyficznych pasmach. Niskie rejestry z dominującym pikiem pierwszej harmonicznej potwierdzają zazwyczaj zwykłe niewyważenie masy. Jeżeli program analityczny wskaże silny sygnał na dwukrotności obrotów, wina leży często w złym wyosiowaniu elementów napędowych.

Postępująca degradacja tocznych elementów podtrzymujących wał manifestuje się w zupełnie innej przestrzeni wykresu. Wysoka składowa częstotliwościowa, przekraczająca dziesięciokrotność prędkości obrotowej, bezwzględnie ostrzega o początkach zatarcia. Szerokopasmowy wzrost szumu tła i wyraźne piki w analizie obwiedni dowodzą powstawania mikrouszkodzeń na stalowych bieżniach. Wczesne uchwycenie tych wysokoczęstotliwościowych anomalii zabezpiecza firmę przed nagłym zerwaniem wału i ogromnymi kosztami przywrócenia produkcji.

Znaczenie analizy trendów w utrzymaniu ruchu

Pobranie jednorazowej próbki sygnału z korpusu maszyny stanowi zaledwie pierwszy krok do ustalenia faktycznych przyczyn problemu. Pojedynczy pomiar nigdy nie dostarcza wystarczających informacji do postawienia bezbłędnej diagnozy inżynierskiej. Chwilowy stan dynamiczny mocno zależy od temperatury otoczenia, aktualnego wysterowania procesu oraz właściwości obrabianego surowca. Wiarygodna ocena kondycji mechanicznej wymaga ciągłego śledzenia trendu ewolucji amplitudy na przestrzeni wielu tygodni eksploatacji. Kontekst historyczny połączony ze znajomością technologii ułatwia odróżnienie szkodliwej awarii od naturalnych wahań obciążenia roboczego.

Złożone maszyny wirujące instalowane w hutach, kopalniach czy cementowniach pracują pod stałą presją ekstremalnych obciążeń produkcyjnych. Przejście od zidentyfikowania niepokojącej częstotliwości na ekranie do skutecznej interwencji mechanika stanowi sens istnienia działów utrzymania ruchu. W codziennej praktyce rynkowej specjaliści spółki Partner Serwis wykorzystują zaawansowane odczyty drganiowe do ustalania precyzyjnych harmonogramów prac naprawczych. Wieloletnie doświadczenie diagnostyczne pozwala na bieżąco korygować plany serwisowe bez zatrzymywania kluczowych ciągów wydobywczych.

Ostateczna decyzja o bezpiecznym wyłączeniu linii technologicznej opiera się na twardych danych liczbowych. Sukces stabilnego przedsiębiorstwa tkwi w rzetelnej profilaktyce, dzięki której sygnał alarmowy błyskawicznie zamienia się w działanie zapobiegawcze.
